KBK是填補國內空白的第一代控制保護開關，是巨川電氣侵力研發的專利控制保護開關！KBK系列產品是斷路器、接觸器、熱繼電器、熔斷器等低壓電器的最佳替代產品。CPS是KBK系列的升級換代產品。是替代目前的電磁起動器、保護式和 組合式起動器的理想產品?，F面向全國誠招代理！我們真誠地希望與您共同合作，共圖發展。

KBK控制保護開關國家專利證書

KBK控制保護開關國家專利證書 )

KBK結構特點

KBK主要由主電路接觸器、智能控制器、電磁機構、操作機構以及輔助觸頭等附件模塊組成。主電路接觸組由橋式、雙斷電觸頭、柵片滅弧室、限流式快速動作機構等組成，每極一組，在負載端短路時，快速動作分開主觸頭，同時帶動操作機構切斷線圈回路使各相處于斷開狀態。

由KBK產品采用模塊化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、

斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有

面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電

流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模塊或附件,即可實現對各類電動機負載、配電負載的控制與保護。

從其結構和功能上來說,KBK系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制

保護系統。它的出現從根本上解決了傳統的采用分立元器件（通常是斷路器或熔斷器+接觸器+過載繼電

器）由于選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由于采用不同考核標準的電器產品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠

性和連續運行性能。

3KBK功能及用途

一、.高效節能，溫升低

KBK控制與保護開關電器采用新型節能技術，開關電磁系統采用了啟動電流電路與開關吸持電流電路，開關電磁系統交流啟動，單片機控制的直流保持吸合的工作模式。使開關電磁系統的鐵芯損耗和短路環損耗降至最低，線圈銅損耗僅為原來的4%左右，從而最大程度的節約了電能，同時降低了開關電磁系統溫升及噪聲。

二.性能可靠，壽命長　

KBK控制與保護開關電器的電磁系統增加了緩沖裝置，減少了開關電磁系統的能量沖擊，從而提高

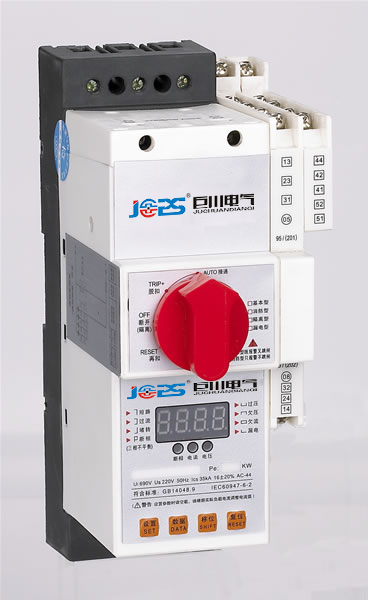

KBK控制保護開關

KBK控制保護開關

了開關的吸合性能，延長開關的使用壽命。KBK控制與保護開關電器微電子方面采用了優質的單片機

（PIC）及名牌電子元器件，精心設計的電路，從產品的硬、軟兩方面優化設計減少了電磁干擾，提高了

產品的可靠性。

其具體功能特點具體如下：

1、具有遠距離自動控制和就地直接人工控制功能；2、具有面板指示及機電信號報警功能；

3、具有協調配合的時間-電流保護特性（具有長延時、短路短延時、和瞬時三段保護特性)；4、具有斷

相、過流、堵轉、短路、欠流、過壓、欠壓、漏電、三相不平衡、隔離、啟動延時（避開啟動大電流

、它和過流動作時間分開）等諸多功能；

5、監控器對各種運行、故障等狀態采用LED顯示。具有電壓表、電流表功能；

6、配有設置鍵，移位鍵、數據鍵、復位鍵、可對各種參數進行設定和查詢；由于KBK采用MCU的E2PROM存儲記憶技術，實現參數設定，斷電后設定參數仍保存下來，無須再設定；

7、具有故障記憶功能，便于故障查詢、分析；

8、具有RS485通信接口，開放式現場總線（Mod Bus協議等），給用戶系統集成帶來方便，便于用戶實現智能化管理。

9、用戶根據需要選配功能模塊或附件，即可實現對各類電動機負載、配電負載的控制與保護。

用途及適用領域　

1.由于KBK具有控制與保護功能集成化，模塊化結構，體積小，對環境污染的防護等級高，分斷短路電流能力高，飛孤小、電壽命長、連續運行性和可靠性高，安裝使用及維修操作方便等一系列優點，特別適用于現代化建筑中的泵、風機、空調、消防、照明等電控系統。冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的電動機控制與保護。電動機控制中心（MCC）尤其是智能化電控系統或要求高分斷能力的MCC（如果要求Ics達到80KA的配電控制系統）。工廠或車間的單電機控制與保護。

2.由于應用了先進的數字處理技術，測量精度高，線性好，故障分辨準確可靠，抗干擾能力強。本產品

既可以遠極力控制也可以就地直接人工控制與好戶配合、短路后連續運行、防護等級高、分斷能力高、飛弧距離小、壽命長、體積小、安裝使用及維修方便、附近多種等諸多優點:

配套附件齊全輔助觸頭與信號報警觸頭、分勵脫扣器、遠距離再扣器、門或抽屜的面板操作機構、控制電路轉換模塊等，在單一產品上可構成完整的控制與保護單元，實現協調配合的控制與保護功能?；顧M裝、垂直安裝、水平安裝均不影響使用性能?？蓮V泛應用于緊湊型成套裝置中，包括固定式或抽屜式

KBK

KBK

的MCC柜中，特別是KBK－12、16、18、32、45在1/4和1/2抽屜中應用，具有分離元器件不可比擬的優越性。c. 安全可靠、防護等級高板前、插入式板后接線的接線端子均具有防觸指功能，配備高防護等級外殼后，可適用于民用建筑的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和組合式起動器的理想產品。KBK主要用于交流50HZ（60HZ）、額定電壓至690V、電流自0.16A~100A的電力系統中接通、承載和分斷正常條件下包括規定的過載條件下的電流，且能夠接通、承載并分斷規定的非常條件下的電流（如短路電流）。

適用領域：

工業設施

冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統；

電動機控制中心（MCC）,尤其是智能化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護

系統；

單電機控制與保護系統；

配電中心

商業及民用設施

現代化建筑中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統；

遠程控制照明系統。

醫院

信息處理中心（銀行、市政、證券交易中心等）

電信通訊機房

商業大樓（大型購物中心、超級市場、超市等）

基礎設施

港口或鐵路系統（航空港、鐵路客運中心等）

高速公路照明或通風系統

軍隊駐地控制保護系統（如邊防哨所、雷達機站）

消防系統

各種場合的消防泵,風機等

4KBK型號

以KBK(12C/15C/16C/45C100/125)基本型產品作為主開關，通過與各種機構和功能附件組合，構成如下

各系列產品：

KBK-B 數字基本型控制與保護開關電器

KBK-E 液晶高級型控制與保護開關電器

KBK-F 消防型控制與保護開關電器

KBK-G 隔離型控制與保護開關電器

KBK-L 漏電型控制與保護開關電器

KBK-T 通訊型控制與保護開關電器

KBKD 雙速型控制與保護開關電器

KBKD3 三速型控制與保護開關電器

KBK-SKBKN 可逆型控制與保護開關電器

KBKJ 星三角減壓起動器

KBKZ 自藕減壓起動器

KBKR 電阻減壓起動器

控制保護開關雙電源

控制保護開關雙電源

5KBK安裝注意事項

1、設備安裝要求

為保證保護特性準確性KBK安裝連接導線應符合規定，使用前應仔細檢查線圈電壓和附件控制電源電壓是否正確一致，以免損壞KBK。操作旋鈕應能正常操作，“AUTO”位置，電磁鐵應吸合，操作旋鈕旋到“OFF”位置，電磁鐵釋放，其安裝面允許相對其軸心左右旋轉90°安裝。KBK如在脫扣狀態（既旋轉在“TRIP”位置），應將旋鈕旋至再扣位置（RESET）然后旋至：“AUTO”位置，才能實現遠距離控制。在運輸和存儲過程中不應受到風雨侵襲，使用前應放置在日平均相對濕度不大于90%（在25℃時），周圍溫度不高于+40℃且不低于-25℃的倉庫中

2.參數設置與運行

運行前用戶應對KBK設置參數，空參運行，（在電動機啟動和運行時，按設置鍵無效），按設置鍵選擇設置類型，依次按移位鍵，選擇數據移位，按數據鍵進行數據修改，某參數設定完畢，再按設置鍵，進入下一項設置狀態，值至結束，不需的選項應放棄設置，所有參數設置完畢后，按復位鍵，退出設置狀態

。

舉例如下：

產品KBK-45/M16 電機5.5KW I=12A 設置： Ie=12A，啟動延時T=6s，過流反時限保護F3，三相電流不平

衡百分比值=30，過壓值=264V。欠壓值=187V，欠流值=7A。

開始運行時，顯示電壓值，按移位鍵可定向顯示A相、B相、C相、L（漏電）電流運行情況。

空載運行，按數據鍵，與面板故障類型符號對照，可查看前3次故障類型。

6正常工作條件

■ 周圍空氣溫度 △上限值不超過+40℃

△下限值不低于-5℃

△日平均值不超過+35℃

△當周圍空氣溫度超出以上范圍，用戶可與我公司協商

■安裝地點的海拔高度不超過2000米

■大氣條件：

大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可以有較高的相對濕度。月平均最低溫

度為+25℃時，該月的平均最大相對濕度為90%，由于溫度變化發生在產品上的凝露必須采取措施

■污染等級：3級

■安裝類別：Ⅲ類（690V系統）、Ⅳ類（380V系統）

■控制電源電壓應在（85%～110%）Us的波動范圍內
