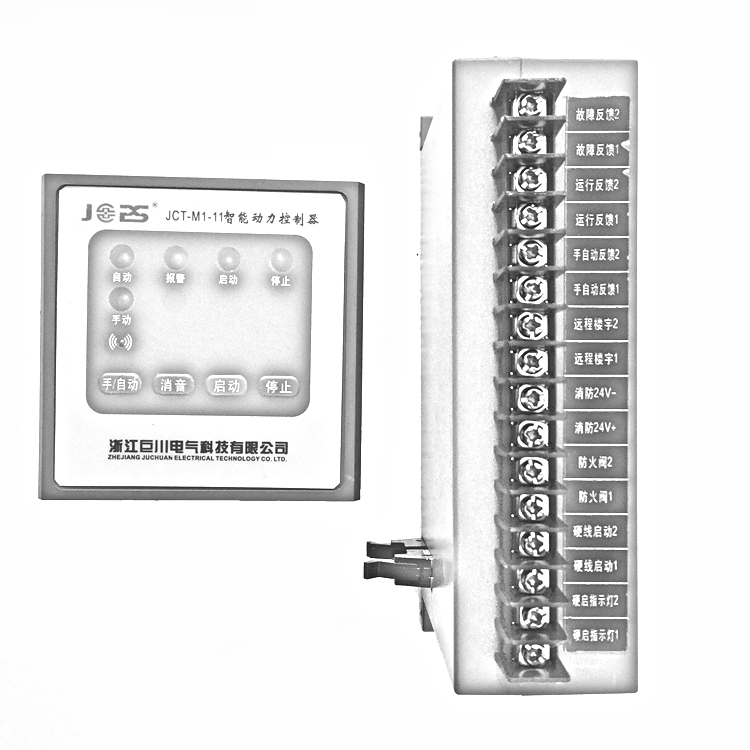

浙江巨川電氣科技PTM1-11 單臺風機或水泵控制（單路控制）      PTM1-11 單臺風機或水泵控制（單路控制）

PTM1-10 單臺風機或水泵控制（單路基本控制，可一拖四控制）
PTM1-11 單臺風機或水泵控制（單路控制）
PTM1-12單臺星三角起動控制、單臺自藕降壓起動控制
PTM1-13單臺軟起動控制
PTM1-21兩臺水泵相互備用直接起動控制
PTM1-22兩臺水泵星三角起?？刂破?、自藕降壓起動控制
PTM1-23兩臺水泵軟起起?？刂?nbsp;
PTM1-24可逆、雙速電機控制
PTM1-31三臺水泵直接起?？刂?nbsp;
PTM1-33三臺水泵軟起起?？刂?/span>

 智能動力控制器分類

模塊配置表：

技術參數：

標圖符號與設計舉例表：

智能動力控制器以軍工科技理念進行設計，規范的流程開發，采用已在軍工科研中廣泛應用的FPGA控制技術為核心，通過微電子技術,數據傳輸技術，軟件技術，液晶顯示等技術和手段的應用，徹底解決了傳統電機控制保護產品能耗高，安全可靠性差，分立元件多，接線復雜，調試維護煩等問題。IDEA-XX系列智能動力控制器以全新的思路對民用建筑中風機，水泵控制箱內控制回路進行創新設計，用弱電信號控制接觸器，控制與保護開關的動作，操作面板用液晶顯示的人機界面進行控制，簡單，明了。 TLYZK-XX系列智能動力控制器符合國家相關產業政策及國家標準，節能，環保，使用壽命長，隸屬于《國家戰略性新興產業發展規劃》七大戰略性新興產業之一。

?更智能

1.軟件智能數字控制代替機械模擬控制 本設備主芯片控制采用微處理技術設計原理，全數字處理方式，精確的控制了每一個控制環節，而傳統的設備采用機械模擬控制方式，在控制與操作上都不能達到精確控制，操作也很繁瑣，排除故障也很麻煩。
2.具有設備狀態記憶功能； 本設備具有對故障，短路等信息記錄，還有設備運行時的狀態記憶，而傳統的設備沒有記憶功能，只能靠人工去判斷與操作。
3.在設備運行時狀態的提醒。
4.中文顯示線路狀態，報警信息顯示屏提醒功能。
5.密碼保護功能，防止誤操作或惡意操作。

?更節能

?更可靠

1.電子PCB板工藝 采用SMT自動貼片工藝技術，減少人為貼片故障率。 集成模塊的電子線路板采用三防處理工藝手段和方法，防潮防鹽霧
2.產品結構 采用數據線接線方式，接口密封，具有防塵擋板； 采用防火耐高溫材料；
3.線路是集成電路，大大降低了二次線的數量，減少故障點90%。

?更安全

1.集成電路代替AC220V二次線路； 本設備采用的是微電子線路走法，安全可靠，接線簡單明了，而傳統設備的每一根二次線路基本都帶有AC220V電壓，對人的安全造成危險。在安裝與檢修時都有安全隱患。
2.在短路或過載時，本機二次線路與二次元件很少，避免了電氣火災等事故的發生。
3.定時提醒用戶對該產品的維護。

PTM1其他說明
1.設計依據：
風機類符合國家建筑標準設計圖集常用風機控制電路圖10D303-2
水泵類符合國家建筑標準設計圖集常用水泵控制電路圖10D303-3

2.設計說明：
其他風機類或水泵類圖紙，按國家標準圖集號我公司給予定制。

3.應急按鈕
根據實際電機控制的需要，在模塊接線端子上留有應急按鈕接線端子，客戶在使用時，可將面板上或消防控制中心等應急按鈕引線至此接線端口上。

4.其他領域應用
其他領域可參照使用，特殊要求可非標設計，請提供相關的技術參數及設計圖紙。
5.分立元件的應用

在工程設計中，如一次主回路采用分立元件，其二次控制同樣也可采用智能動力控制器?？刂齐娐穲D可根據國際標準設計圖集10D303-2~3，由我公司提供相應的智能動力控制器轉化應用圖紙。

PTM1-10系列巨川電氣智能動力控制器 PTM1-11       PTM1-10系列智能動力控制器 PTM1-11
